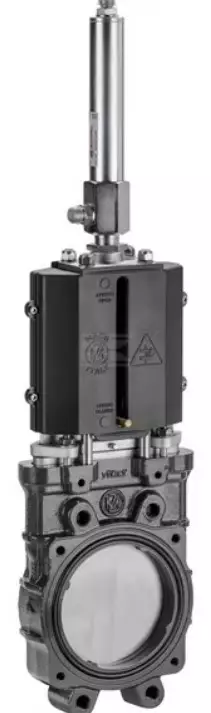

Levyluistiventtiili 4" hydraulinen

Levyluistinventtiili 4"

Tuotenumero ARZO0100100550

Liitännän tyyppi Kaksoislaipallinen
Läpivientireiän nimellishalkaisija 100 mm
Läpivientireiän nimellishalkaisija 4 in
Kotelon materiaali Valurauta
Portin materiaali Ruostumaton teräs
Käytön/ohjauksen tyyppi Hydraulinen kaksitoiminen
Suurin työpaine 10 bar
Vesitiivis Kyllä
Virtaussuunnan tyyppi Yksisuuntainen
Laippaliitännän tyyppi DIN PN10 - UNI EN 1092-1
Paino 10,16 kg
l2Laippakiinnityspulttien/reikien kehän läpimitta 180 mm
l1Laipan kiinnityspulttien/-aukkojen etäisyys 150 mm
Laipan 2 kiinnityspulttien/-aukkojen läpimitta 16 mm
Laippakiinnityspulttien/reikien kierteen läpimitta M12
LLaipan paksuus 50 mm
FSylinterin liitäntäreiän läpimitta 10,5 mm
EKokonaisleveys 173 mm
Kokonaiskorkeus 727 mm
CLäpivientiaukon keskipisteen etäisyys alareunasta 104 mm
HLäpivientiaukon keskipisteen pystyetäisyys vivun reiästä 430 mm
BLäpivientiaukon keskipisteen etäisyys vivun päästä 331 mm
AVivun asennusreikien etäisyys (vaaka) 63 mm
hVivun asennusreikien etäisyys (pysty) 99 mm
