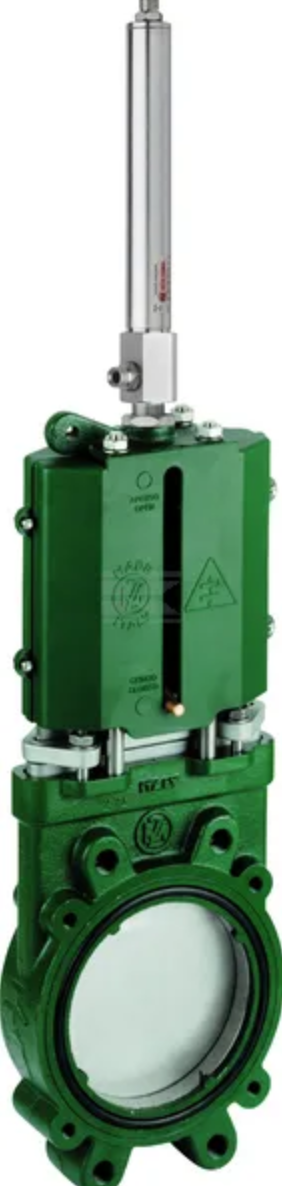

Levyluistiventtiili 8" hydraulinen

Levyluistiventtiili 8" hydraulinen
- D Läpivientireiän nimellishalkaisija 200 mm
- D Läpivientireiän nimellishalkaisija 8 in
- Laippaliitännän tyyppi DIN PN10 - UNI EN 1092-1
- Paino 22,36 kg
- l2 Laippakiinnityspulttien/reikien kehän läpimitta 295 mm
- l1 Laipan kiinnityspulttien/-aukkojen etäisyys 180 mm
- Laipan 2 kiinnityspulttien/-aukkojen läpimitta 20 mm
- L Laipan paksuus 80 mm
- F Sylinterin liitäntäreiän läpimitta 10,5 mm
- E Kokonaisleveys 257 mm
- Kokonaiskorkeus 1023 mm
- C Läpivientiaukon keskipisteen etäisyys alareunasta 156 mm
- H Läpivientiaukon keskipisteen pystyetäisyys vivun reiästä 611 mm
- B Läpivientiaukon keskipisteen etäisyys vivun päästä 501 mm
- A Vivun asennusreikien etäisyys (vaaka) 90 mm
- h Vivun asennusreikien etäisyys (pysty)
